Тактильные мнемосхемы на заказ по ГОСТ

Стоимость мнемосхем

Цена зависит от размера, конструкции (настенная или на стойке) и наличия шрифта Брайля. Ниже — актуальный прайс типографии Полар Медиа.

Что такое мнемосхема и зачем она нужна

Мнемосхема — это информационная табличка с рельефной графикой и шрифтом Брайля. Она помогает людям с нарушением зрения ориентироваться в здании: показывает план помещений, расположение выходов, санузлов и лестниц.

Такие таблички относятся к элементам доступной среды и обязательны для многих общественных зданий — школ, поликлиник, МФЦ, вокзалов. Они входят в требования по обслуживанию маломобильных групп населения (МГН).

Виды мнемосхем

Тактильная

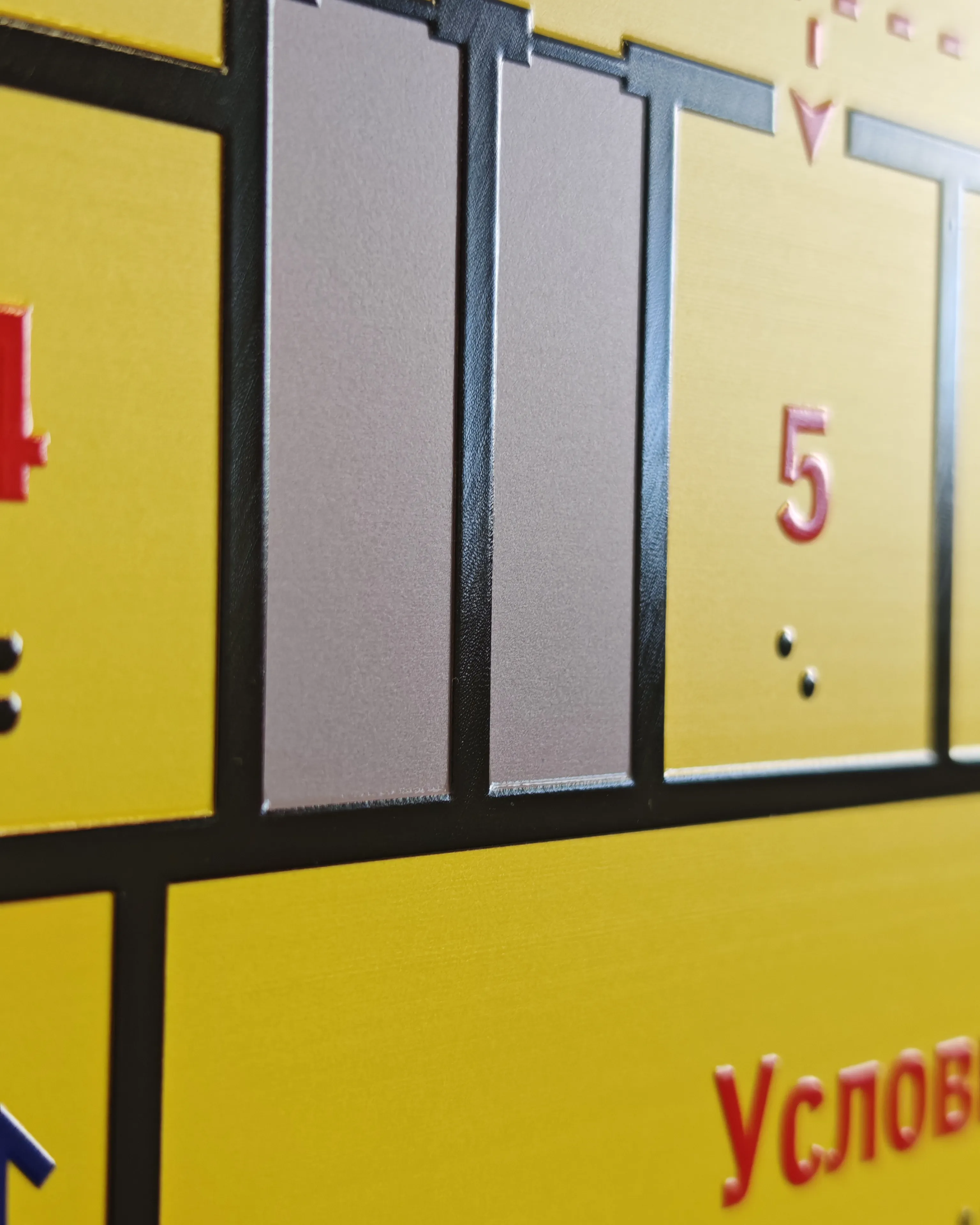

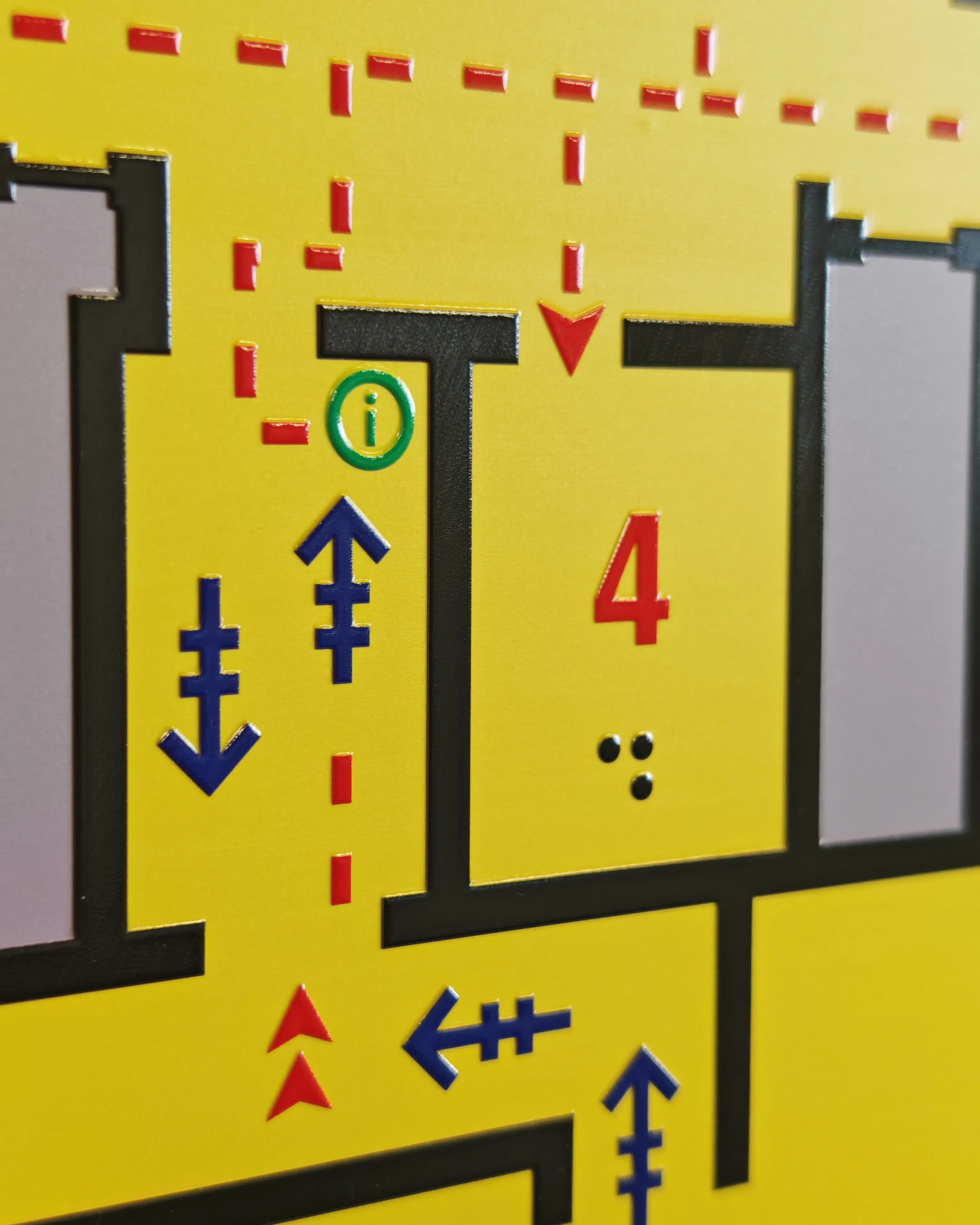

Тактильная мнемосхема — рельефная схема, которую считывают на ощупь. Подходит для большинства зданий и не требует электропитания.

Тактильно-звуковая

Тактильно-звуковая мнемосхема дополнительно озвучивает информацию при нажатии кнопки. Ставится на входе в крупные здания — вокзалы, торговые центры, административные учреждения, где нужен более подробный маршрут.

Настенная, на стойке, с поручнем

• Настенная мнемосхема — крепится на стену рядом со входом или на этаже.
• Мнемосхема на стойке — отдельно стоящая конструкция, если рядом со входом нет подходящей стены.

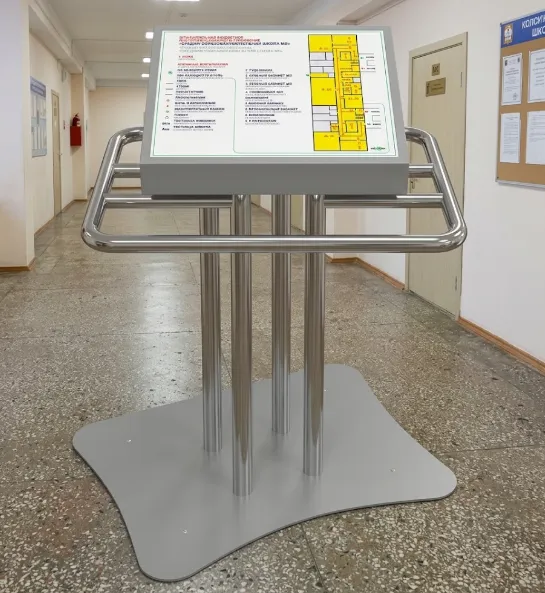

• Мнемосхема с поручнем — стойка дополнена поручнем, за который удобно держаться при считывании схемы.

Для каких объектов делаем

Изготавливаем мнемосхемы для любых типов объектов в Архангельске, Северодвинске и Новодвинске:

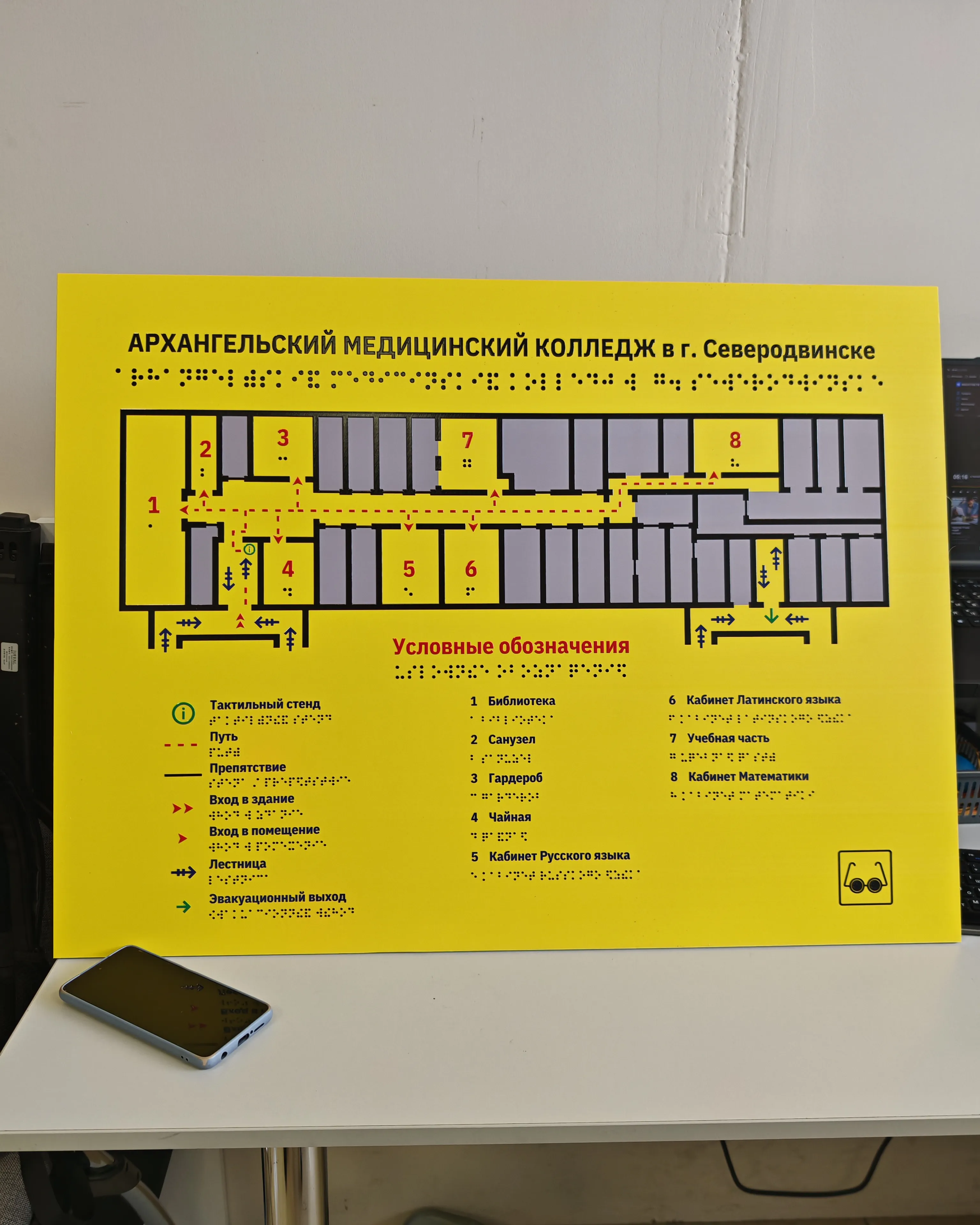

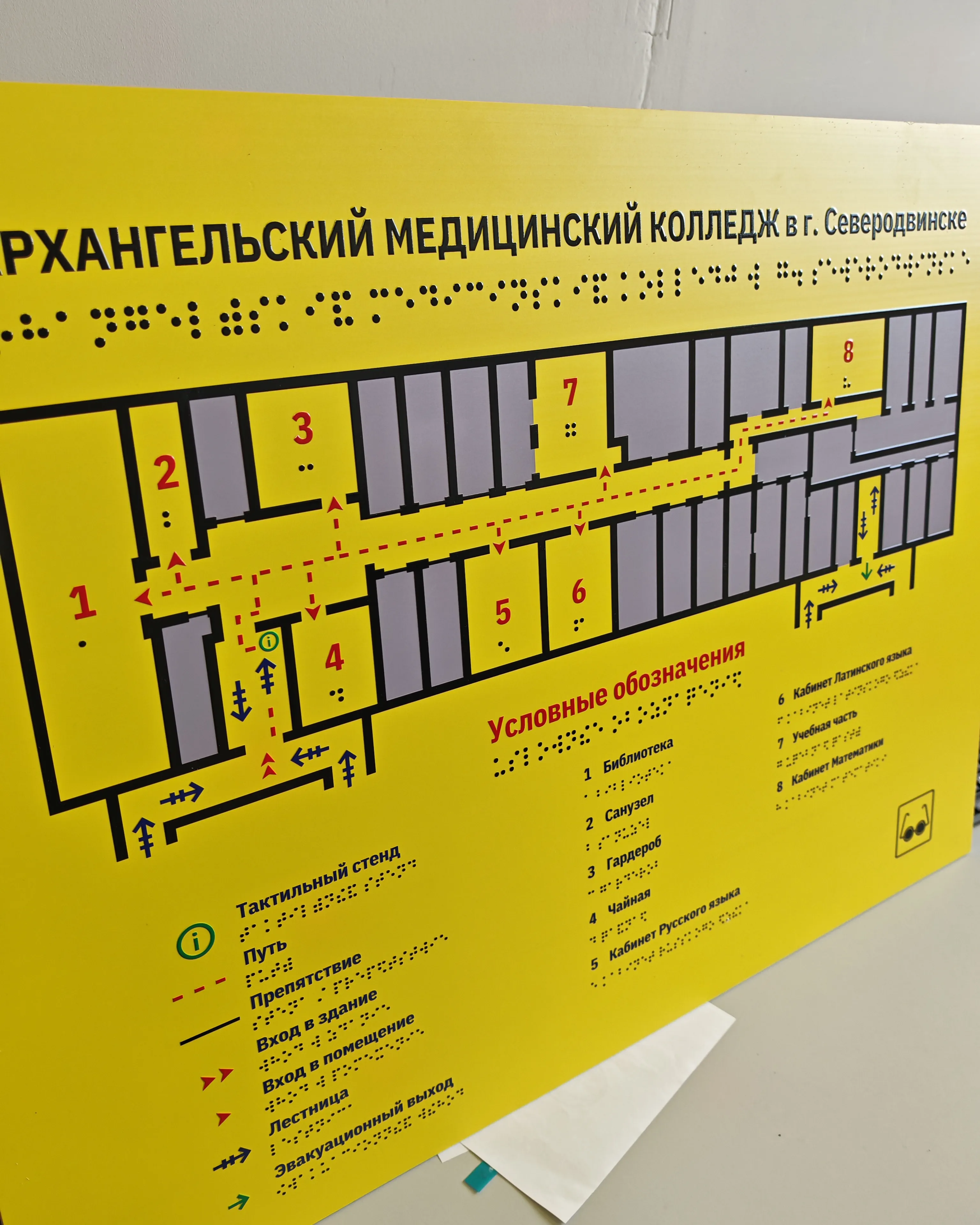

• Мнемосхема здания — общий план входной группы и этажей.
• Мнемосхема помещения — расположение кабинетов на конкретном этаже.
• Мнемосхема санузла — план доступного санузла для МГН.
• Мнемосхема территории — схема прилегающей территории, если у объекта несколько корпусов.
• План эвакуации с тактильными обозначениями путей выхода.
• Мнемосхемы для школ, детских садов, поликлиник и административных зданий.

ГОСТ и нормативы для закупок

Мнемосхемы изготавливаем по требованиям ГОСТ Р 52875-2018 — он регулирует размеры рельефных символов, расположение шрифта Брайля и цветовые контрасты.

ОКОФ, ОКПД2, КОСГУ

Для включения в смету госконтракта передаём коды классификации:

Классификатор	Код
ОКПД2	32.99.11.190
КОСГУ	346 (материальные запасы) или 310 (основные средства) — уточняем под ваш контракт

Готовим комплект документов для тендера: спецификацию, техническое описание и сертификаты на материалы.

Размеры, цвета, высота установки

Стандартный размер мнемосхемы — 470×610 мм или 610×470 мм, в зависимости от ориентации (книжная/альбомная). По запросу делаем нестандартные размеры под конкретный объект.

Цвета подбираются по контрасту — обычно жёлтый или белый шрифт на тёмном фоне, чтобы схему было видно и слабовидящим людям.

Высота установки — от 1,2 до 1,6 м от пола до центра таблички, согласно ГОСТ. Точную высоту фиксируем в паспорте объекта доступности.

Материалы и технология

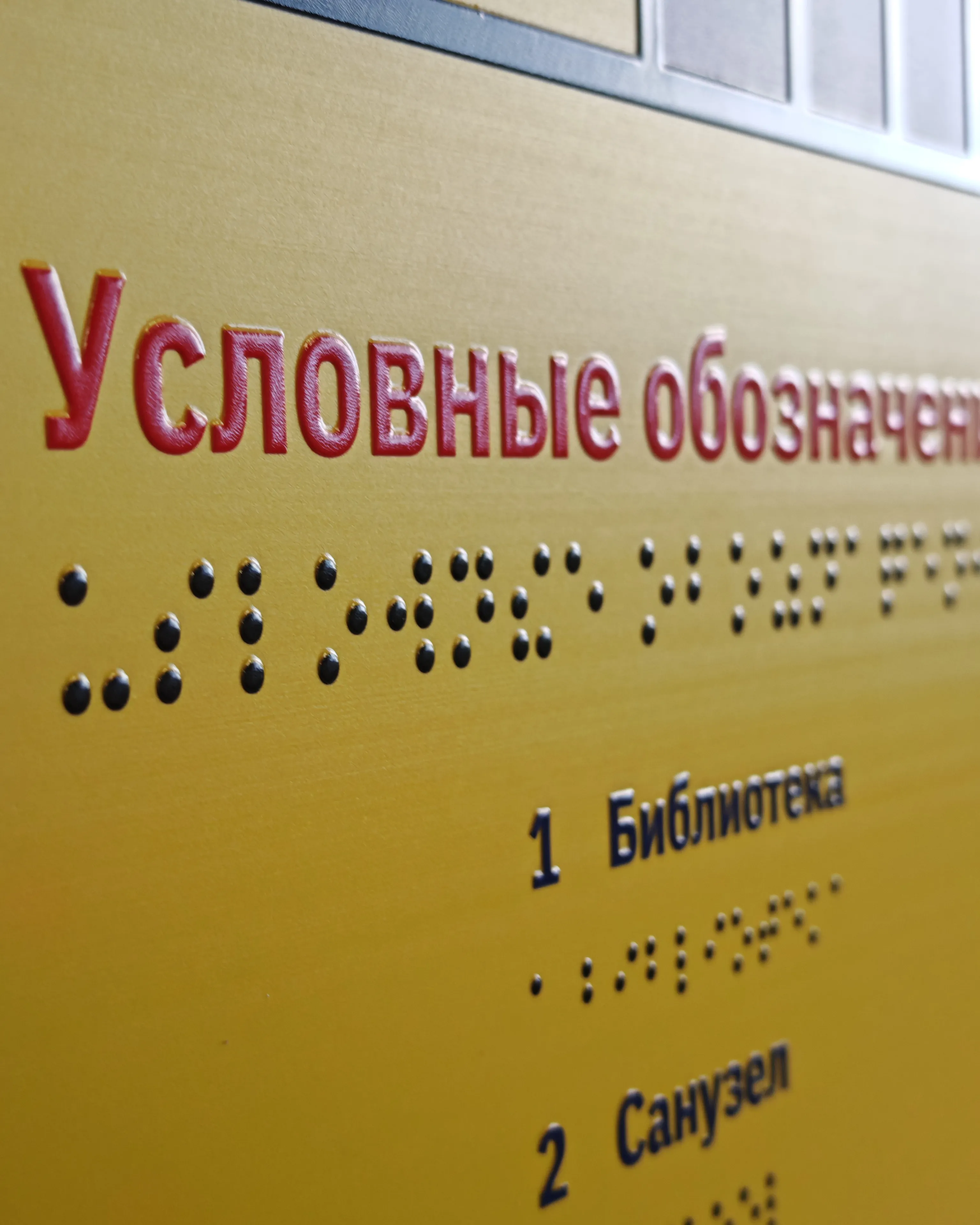

Основа мнемосхемы — ПВХ 5 мм. На него наносим рельефную графику и шрифт Брайля, печатаем изображение методом УФ-печати и покрываем лаком для защиты от истирания.

Такая конструкция выдерживает уличную эксплуатацию и подходит для установки как внутри здания, так и на улице.

Как мы работаем

1. Получаем от вас поэтажный план или фотографии объекта.
2. Разрабатываем макет мнемосхемы и согласовываем с вами.
3. Печатаем и наносим рельеф на ПВХ-основу.
4. Доставляем и монтируем табличку на объекте.

Работаем по Архангельску, Северодвинску и Новодвинску — доставка и монтаж входят в стоимость при заказе от 5 000 руб.

Требования к макетам

Технические требования для самостоятельной подготовки макета

• Форматы файлов: PDF, CDR (шрифты в кривых) или AI.
• Цветовая модель: CMYK.
• Разрешение растра: от 300 dpi в масштабе 1:1.
• Вылеты под обрез: 3–5 мм по периметру макета.
• Исходные данные: для разработки схемы нужен поэтажный план здания (можно из БТИ или проектной документации) и список помещений с номерами.

Если у вас нет готового макета, дизайнеры Полар Медиа разработают его с нуля по вашему плану здания.

Что такое тактильная мнемосхема и чем она отличается от таблички Брайля?

Табличка Брайля дублирует одну надпись — например, название кабинета. Мнемосхема — это целая рельефная карта здания или этажа с обозначением всех помещений и маршрутов.

Обязательна ли мнемосхема по закону для общественных зданий?

Да, для зданий, которые обслуживают маломобильные группы населения — школ, поликлиник, МФЦ, вокзалов. Требование закреплено в программе «Доступная среда» и ГОСТ Р 52875-2018.

Какой стандартный размер мнемосхемы и на какой высоте её вешать?

Стандартный размер — 470×610 мм. Высота установки — от 1,2 до 1,6 м от пола до центра таблички.

Чем отличается тактильная мнемосхема от тактильно-звуковой?

Тактильно-звуковая дополнительно озвучивает информацию при нажатии кнопки. Её ставят в крупных зданиях, где нужен подробный маршрут — например, на вокзалах или в торговых центрах.

Как заказать мнемосхему для госучреждения?

Присылаем спецификацию с кодами ОКПД2 и КОСГУ для включения в смету, готовим техническое описание и сертификаты на материалы под ваш контракт.

Сколько стоит и как долго делается мнемосхема здания?

Стандартная мнемосхема стоит от 7 500 руб., изготовление занимает от 5 рабочих дней. Срок зависит от сложности схемы и количества помещений на плане.
